上期的文章为大家分享了我们盛一装饰提供的全套标准规范的采寸流程，专业的采寸技术，为你装修打下坚实基础 ，相信各位对采寸都有了新的认识，但还是云里雾里一知半解，毕竟不是专业施工人员，采寸对业主而言，就是墙上一堆涂涂写写的数字而已。但我们盛一装饰一向秉承装修过程全透明，绝不隐瞒的原则，所以不论采寸、放样，亦或后期工程，都会告知客户，为其提供全方位的讲解。今天就来为大家讲讲，这些采寸数据到底代表什么。

1.全屋

基线尺寸、进户门及门框下沿、进户门开启方向、总进水管的位置、窗台的宽度、窗框的尺寸和墙体厚度、所有门洞位置及门框的尺寸、墙面预留洞口尺寸、各个点位的垂直数据、所有门洞的垂直点的数据、各个窗的垂直点的数据、各个梁下的垂直点的数据、各墙面的平整度、地面及顶面平整度。

2.楼道
楼梯走道大尺寸、总水表的位置、电梯内外尺寸、强弱电箱的位置。

3.电器
强弱电箱的位置和尺寸、进户线的规格和相位、门铃和报警器的位置和尺寸、所有开关和插座的位置尺寸。

4.厨房
下水管位置及材质和直径或管道井的位置和尺寸（厨房的下水高度和具体位置）并提供立面详图、烟道的位置和尺寸及烟道口的高度和直径、煤气管的位置及材质和直径并提供立面详图以及煤气表的位置和尺寸。

5.卫生间

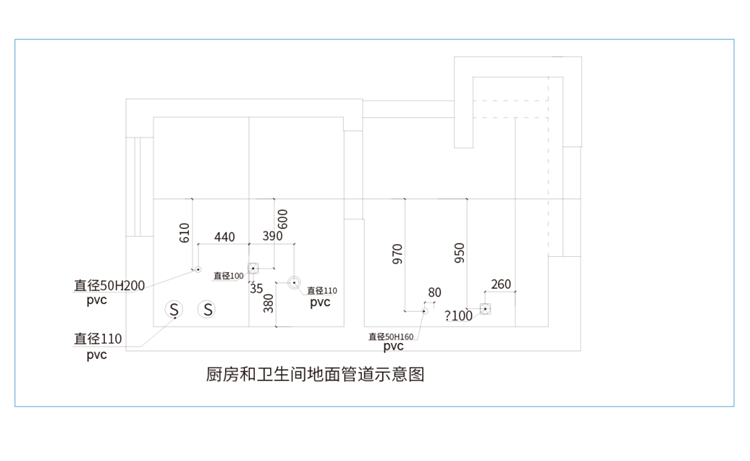

坑管的位置、材质、直径和坑距尺寸、卫生间所有下水的位置及其材质、直径、离地高度都要采集，含地漏、管道井的位置（或管道的位置和材质、直径）、顶面上管道的位置和管底的高度。

6.阳台

阳台的台高、护拦高、檐宽高、阳台净高、阳台大尺寸、阳台下水管的位置材质和管材直径、阳台地漏的位置和直径。
除了以上基本要点以外，我们还会附加房屋周边环境的采寸，便于确定所有材料和设备能不能搬运，按什么线路运送最便捷等方案。采寸放样后会与客户确认房屋详细状况，按需选择施工工艺和价格，方便您自由控制预算。

采寸图

环境采寸图

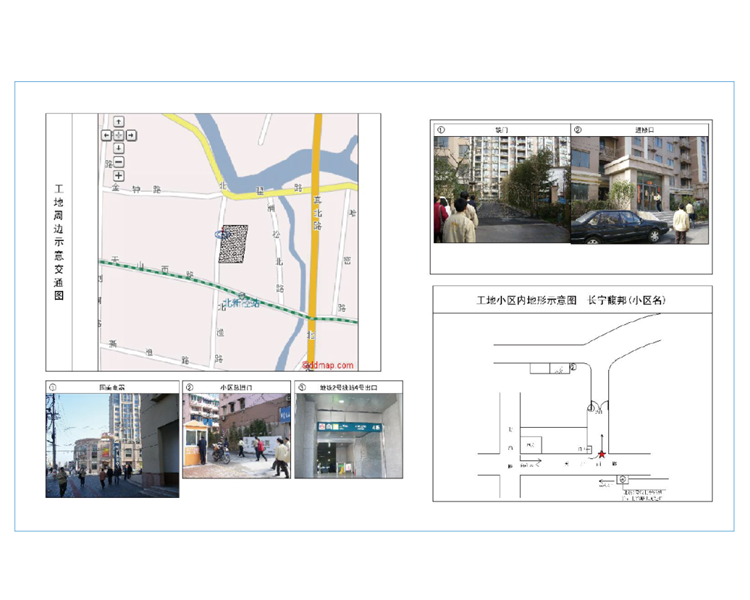

环境采寸图便于确定所有材料和设备能否搬运，找出便捷的线路运送等。还会提前与您小区的物业沟通交流施工时间，了解公用管道和强弱电箱的基本情况等。

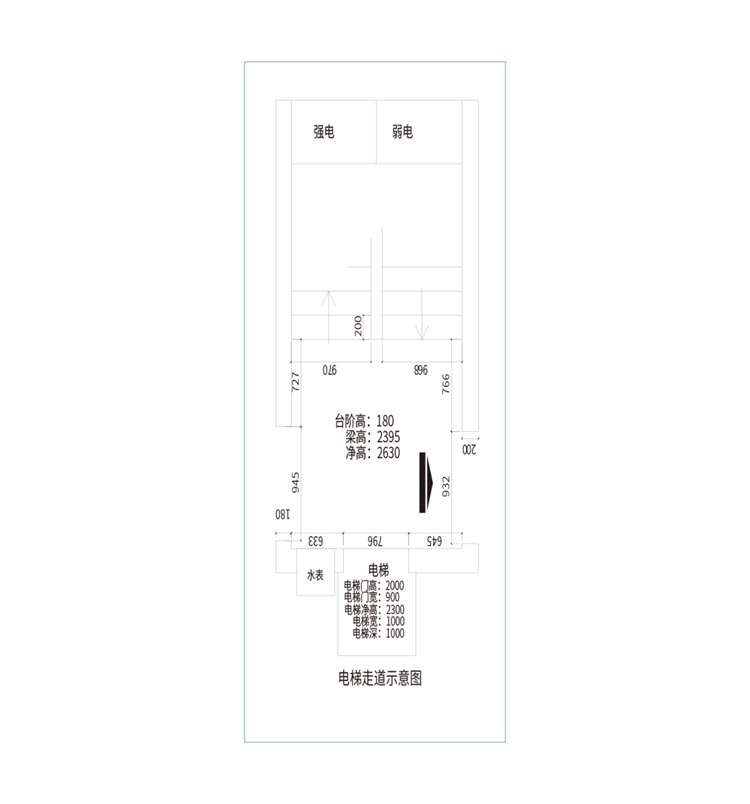

公共走道图

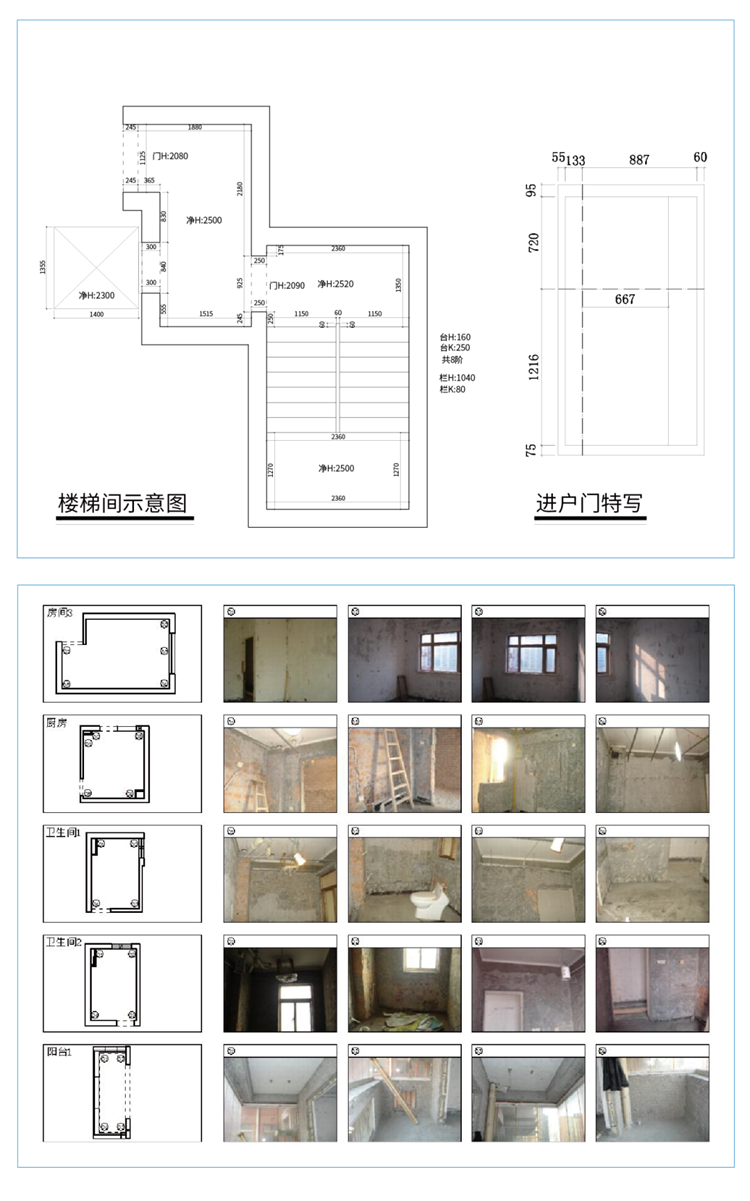

这份图纸可以了解电梯的深度、高度和宽度，知道可以放进多大尺寸的材料。也可以了解到楼梯的台高、阶层，楼梯与墙顶的净高，两墙面间距离，据此判断楼道能搬运的材料尺寸，做到提前和客户沟通，结合客户的要求和预算进行日后材料及搬运方式的选择。还要显示进户门尺寸，不能进得了电梯，进不了门。进户门尺寸不仅只为材料顺利搬运，还可解决后期是否加筑门框、决定进户门方向等问题。
实景照片和图纸的比对，一是让您对自家的房屋现状有一定了解，日后可以对比，二是方便还没看到现场的其他相关人员有个初始印象，也是采寸图、施工图审核的依据之一。

采寸图

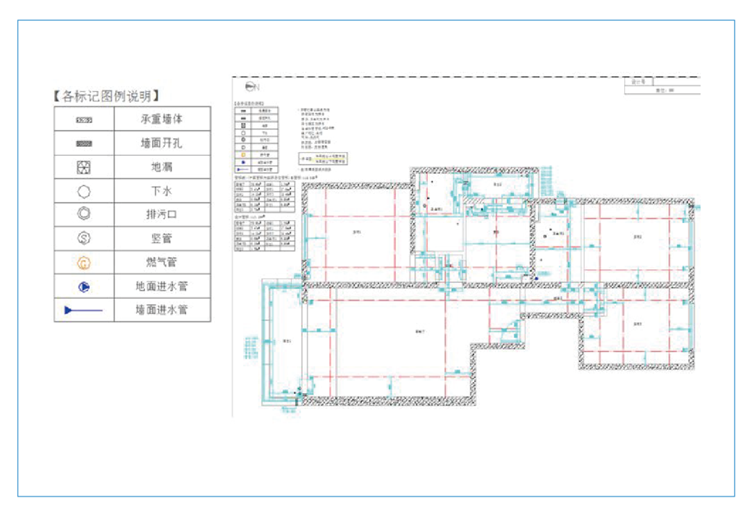

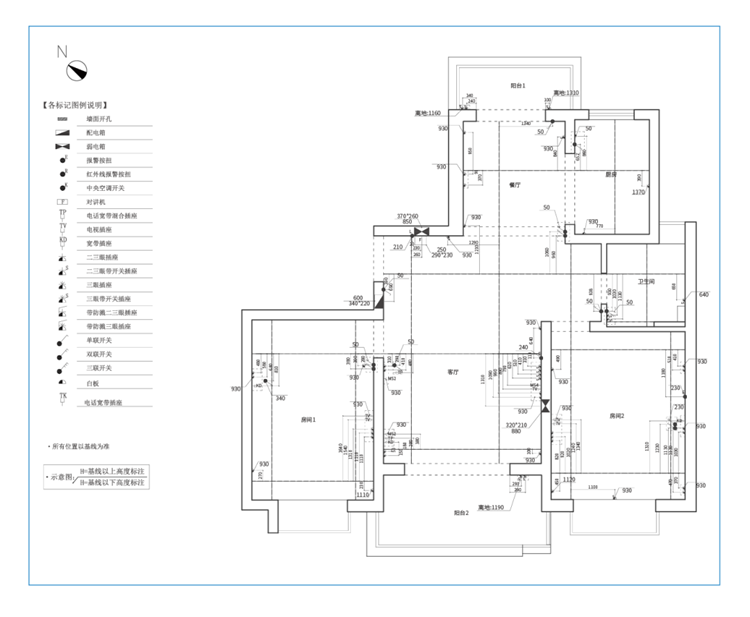

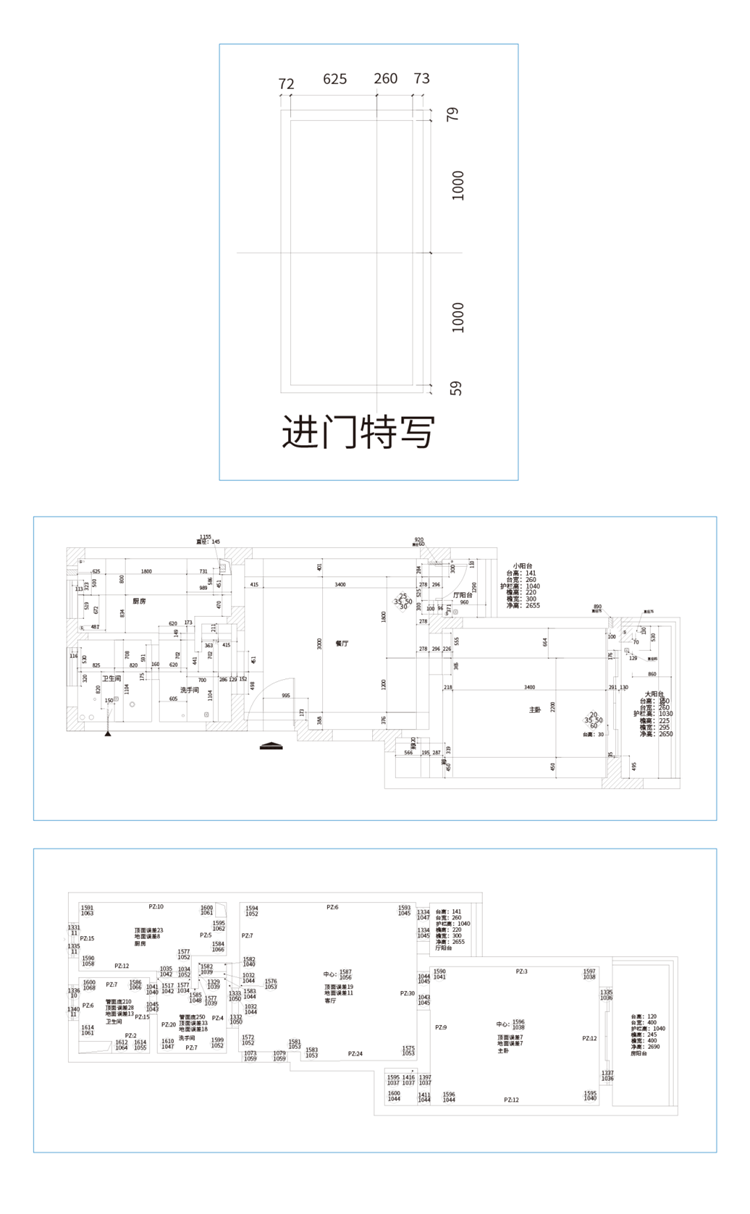

采寸图及水平基线图全面、详细的展示了全屋的尺寸及水平基线，能让您直观了解到每个空间的长宽、面积以及房屋本身各管道的位置分布情况。一般标准的采寸图左上方都会配有图例说明，便于您理解。了解总进水管的位置及管径、进户线相位、气种，方便后期管道、配电箱、煤气管的设置，做到户内与户外的无缝对接。
窗洞、门洞的尺寸及位置可以确认门窗的大小或者根据自己选好的门窗对洞口进行扩大或缩小处理。管洞的数据对于后期管线排布有很大作用，孔径是否够大、位置是否合理等等。举个例子，现在使用设备类的客户越来越多，新风的管道直径较大，一般已有的管洞是没法穿过的，这种情况下就要看是重新打洞还是使用过梁器，打洞可能会影响承重结构，过梁器会影响风速和进风排风量，各有利弊，我们推荐使用过梁器，因为损失会相对较小，但最终也要看您的选择。

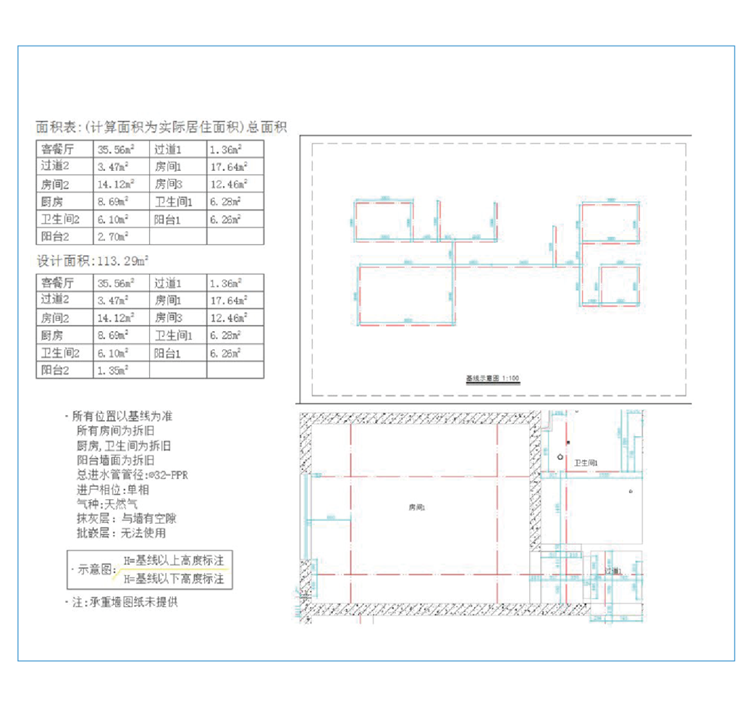

水平基线图

采测图

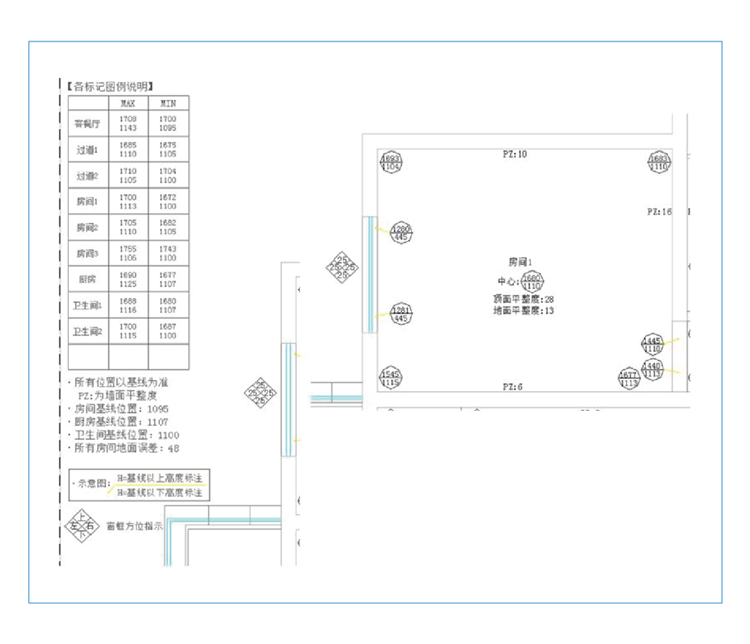

采测图是采寸图的延伸，细化到每个房间的平整度、高低差，取的是每个房间四个角及中心点的数据，根据上图举个例子右上角的圆圈里1683是基线到顶的距离，1110是基线到地的距离，以此类推，掌握了这些数据后，能算出房间墙面的平整度分别6、10、16（一面是窗），整体顶面平整度为28，地面平整度为13，后期施工就可以确定采用的找平施工工艺，比如使用吊顶、水泥砂浆找平、腻子批平或者彻底的解决方案white box。采测图还能标明窗洞及门洞的倾斜情况，以防止门框、窗框装上后出现倾斜、不严丝合缝的状况，虽然亡羊补牢，为时未晚，但总是不方便的。

电路分布图

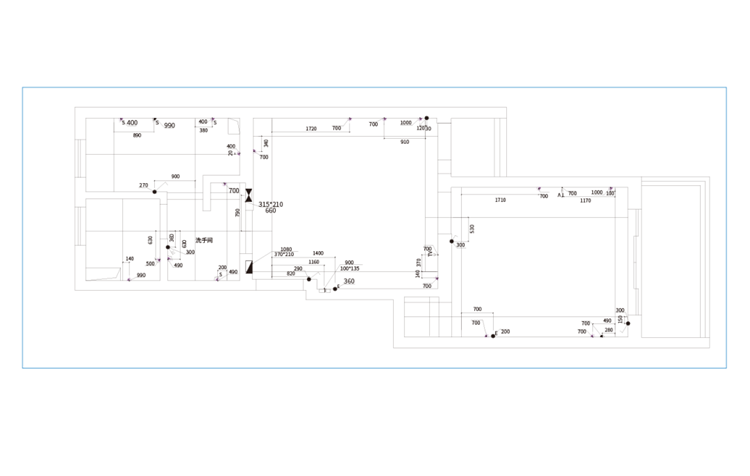

电路图是房屋原始电路分布图，可以从说明里看到每个图标代表的含义，在图纸上可以看到具体在什么位置。如果您希望保留原有电路，作为设计师直接和您说这样可以或者不可以是不负责任的，有了图纸也就有了沟通的依据，听取了设计的专业意见后，您也可以做出取舍，来决定电路是全改、半改还是全部保留。

局部特写图

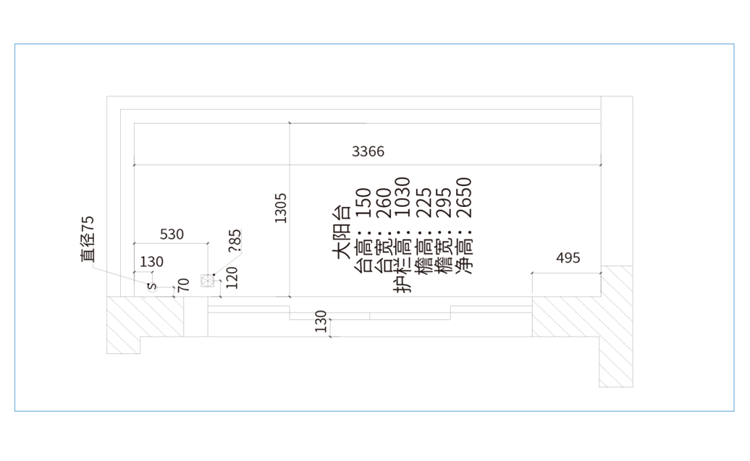

1.阳台

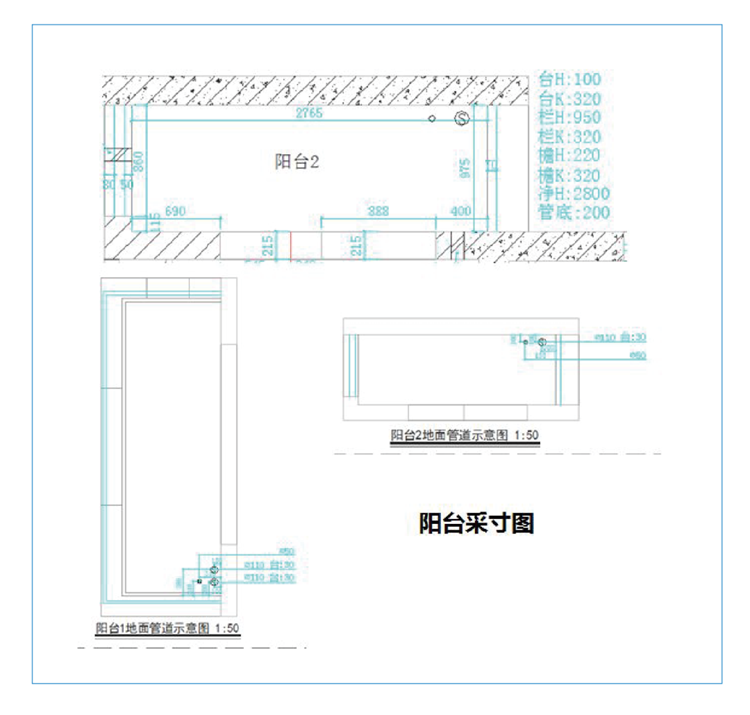

阳台采寸图数据包括：台高、台宽、栏高、栏宽、檐高、檐宽、净高、竖管位置、管底高度，作为阳台设计的依据。台高台宽及檐高檐宽决定日后护栏或者封窗的安装，决定是否安装外置防水遮阳棚，提前预防日后窗台的漏水问题。净高可以了解到阳台的层高，来确定是否适合进行吊顶，也以此来明确使用的灯具种类。竖管位置及管底高度决定日后怎么做包管和进行地漏设置。

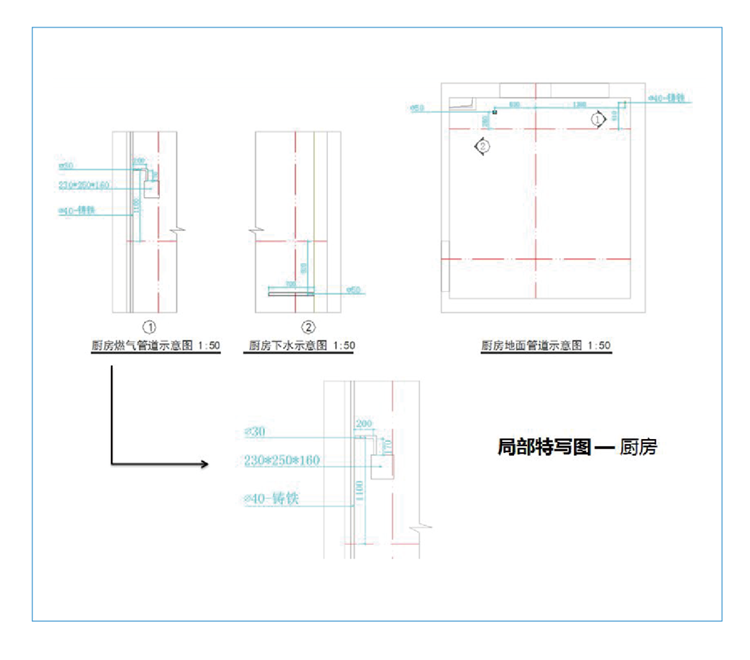

2.厨房

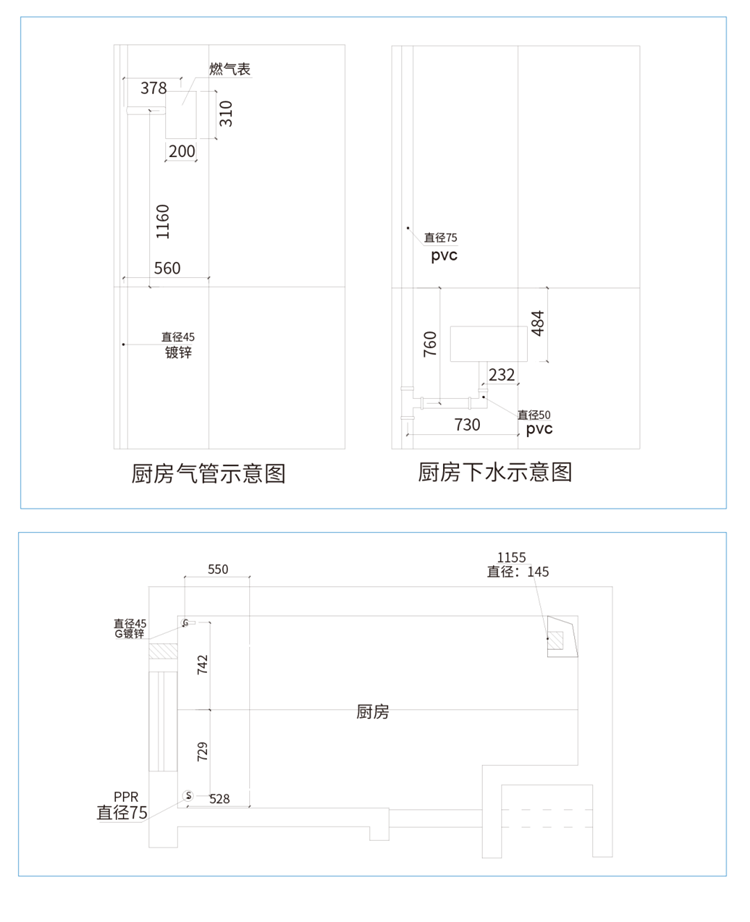

厨房采寸图确定煤气管道及煤气表的位置，确定煤气表的长宽高、煤气管的材质以及厨房的下水管道位置，这些数据都会影响到厨房的设计，确定厨房的设计为了符合人体工学是否需要进行煤气管及管道的移位、如何进行移位，这一切也会影响日后煤气灶、油烟机、水槽的位置排布。

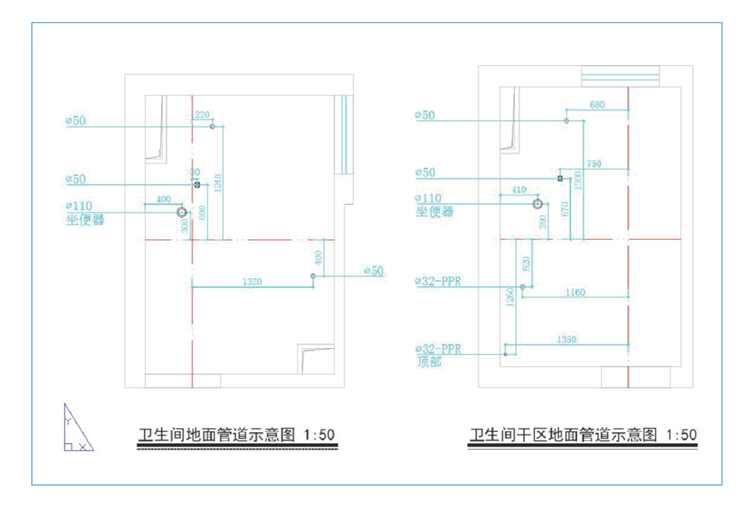

3.卫生间
卫生间的特写采寸图主要是关于管道的，因为卫生间是用水最多的地方。精确的坑距一是为了确定马桶的位置，二是便于您选择马桶。设计师和您也能就浴缸、淋浴房、洗面柜、龙头等等的摆放位置、尺寸、款式进行更好的沟通，进行最合理的管道排布。

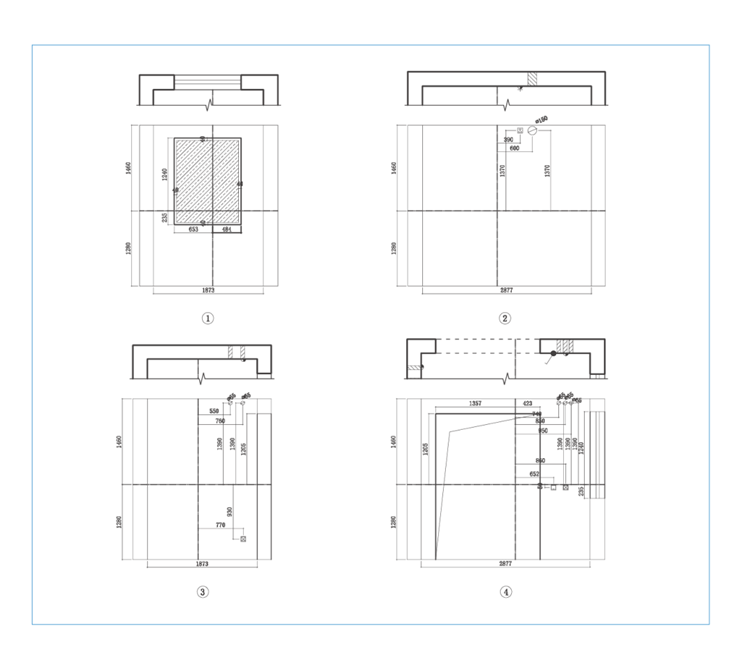

立面图
立面图是平面图的“3D解释”，立面反映物体离地面高度、宽度，两者结合，位置更具体，与平面图一一对应，方便您对整体空间和平面图纸的理解。
其实，以上所有采寸数据都是为后期施工打下坚实的基础，设计师与您的沟通不再停留在天马行空，根据采寸图的情况，设计师可以有依据的和您进行设计方向、施工工艺、工程量、材料、预算把控上的沟通，您也更容易做出适合自己的选择。对于施工前最重要的预算和施工图也就变得有迹可循，为日后按图施工以及闭口合同的实施做出了保障。
